capa resistente a la abrasión recubrimiento
En principios de noviembre de 2016,proyecto de elevación de agua de dayudu es una Nacional nivel a gran escala eléctrica estación de bombeo que se
construye en los años 70 del siglo es total 6 grados 10 estaciones,la cabeza de descarga total puede llegar a 326.8 metros,el una tiempo alto elevación de
la segunda estación de grado 193.2 metros,es es segundo lugar a ningunos en el riego agrícolo doméstico,pero como el tiempo de funcionamiento prolongado,
el envejecimiento y daños son graves, cubierta de la bomba de la bomba de agua principal es atenuación,tiene peligro penetrable,ha puesto en peligro la
operación de seguridad del proyecto,la cabeza de descarga natural de la estación de bombeo de segundo grado es alta,aunque la cantidad de sedimento
puede reducir en un 50% - 70% después del agua de río amarillo pasa desazolve,como el medio terraplén y terraplén norte desazolve piscina no pueden ser funcionamiento alternante de dos compartimentos,afectará a rápida velocidad de arena de lavado,lo hará el contenido de arena del agua de la piscina exterior
más grande.
Contenido general arena de cada agua cúbico es aproximadamente 10Kg,a veces individual,incluso puede llegar a 60-70Kg,causará graves daños de agua bomba,impulsor,tablilla y deflector lengua y plomo al agua complicidad de cámara de presión de alta y baja la bomba y hacen la mayor parte de la cubierta
de la bomba es tomar estado celular,algunos de ellos tienen más de 15mm el deepth,tiene peligro penetrable,aumentará la resistencia al flujo dentro de la bomba,
régimen de flujo de agua se agudizará,pasará a la eficiencia de la bomba de agua,resultado de la prueba de centro de pruebas de estación de bomba haciendo la
prueba de muestreo máquina parcial muestra que: la eficiencia de la bomba es solamente cerca de 65%,que afectará el normal funcionamiento de la estación
de bombeo en serio,si no resuelven el problema de la abrasión,todos los niveles de la estación de bombeo no pueden ser una operación estable.
Dayudu proyecto de elevación de agua oficina de gestión de deuda pasado discutir y filtro,deciden finalmente capa de resistente al desgaste de abrasión
especial de bomba de uso BD7045 de Xiangyang ciudad cien para reparar aclara partes de abrasión la bomba del agua,efectivamente aumentará la vida
útil de la bomba,la bomba de agua clarificada después de reparar en el cheque semanal,si encuentras que cada parte de los sustratos aparece abrasión otra vez,
se puede utilizar desgaste resistente a la abrasión de la capa adhesiva para la reparación de replenish, intercambiando así,la vida útil de la bomba prolongará
varias veces,el beneficio económico es muy considerable,a fin de prolongar el tiempo de reparación por una vez,el cliente puede no sólo tapar encima de
desgaste a través de orificios durante reparación pero también Untar una capa (espesor de recubrimiento : 4 mm - 8 mm) de anti desgaste resistente de la
abrasión capa para hacer la protección en general bomba de pared interna de la carcasa.
Tecnología de la construcción:

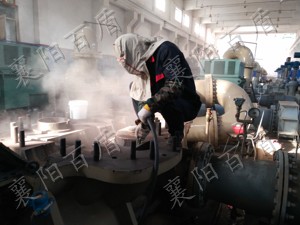

1.Tratamiento superficial: tratamiento antieducativo para piezas de pendiente reparación bomba agua clarificada,pulir con amoladora o arenado etcetera,
la superficie después de aspereza tratamiento debe limpiarse la superficie después de este tratamiento debe ser un engrosamiento,sustratos secos y frescos,
no debe ser polvo y suciedad grasienta.
2.Hacer el primer resistente a la abrasión especial BD4261 bomba reparación mezcla uniformemente según el cociente del peso especificado de la capa y
aplique la capa sobre la superficie de substratos del metal.
3.Preparación: hacer la A y B dos componentes de BD7045 bomba de lodos resistente al desgaste de reparación compuesto epoxy capa/recubrimiento
mezcla uniformemente según el cociente especificado de la reparación,luego usan dentro de 30 minutos.En general mientras que es construcción y
configuración de adhesivos,cada vez que la mayor cantidad de configuración debe no ser más de 4Kg,demasiado adhesivo se solidifica muy rápido,
no ha sido utilizada hasta parcial se ha solidificado y no se puede utilizar.Si la temperatura es baja,bien puede calentar un componente para reducir la
viscosidad para fácil para configurar.
4.Capa: antes de la primera capa inicial curado,hacer que los materiales bien mezclados es la capa en la zona de espera de reparación capa por capa,
la capa debe ser compactada,el espesor de recubrimiento adecuado es 4-10mm,el espesor de la mayoría puede ser 30mm,reparar la superficie a ser
suave después de la capa de revestimiento en el tamaño adecuado,este material no puede trabajar a máquina,debe prestar atención para controlar el
espesor de la capa para evitar que aparezca el fenómeno de interferencia en la Asamblea.
5.Curado: se puede poner en uso después de curado durante 24 horas a la temperatura de 25 grados,(si se puede calentar hasta la temperatura de 60-80
grados y mantenga esta temperatura por 2 horas, de esta manera, puede mejorar el rendimiento global de 30%) si la temperatura está por debajo de 5 grados,
debe calentar para arriba o prolongar el tiempo de curado para promover la curación.Construcción en general en invierno,puede utilizar la lámpara de
tungsteno de yodo para hacer calefacción con distancia de 40cm de la capa de la irradiación.

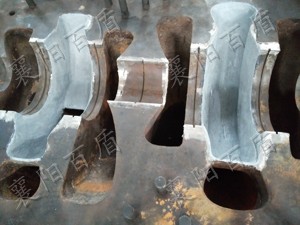

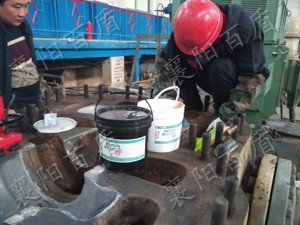

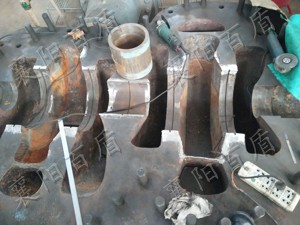

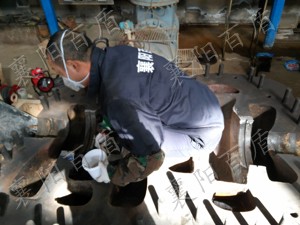

Fotos de la construcción:
